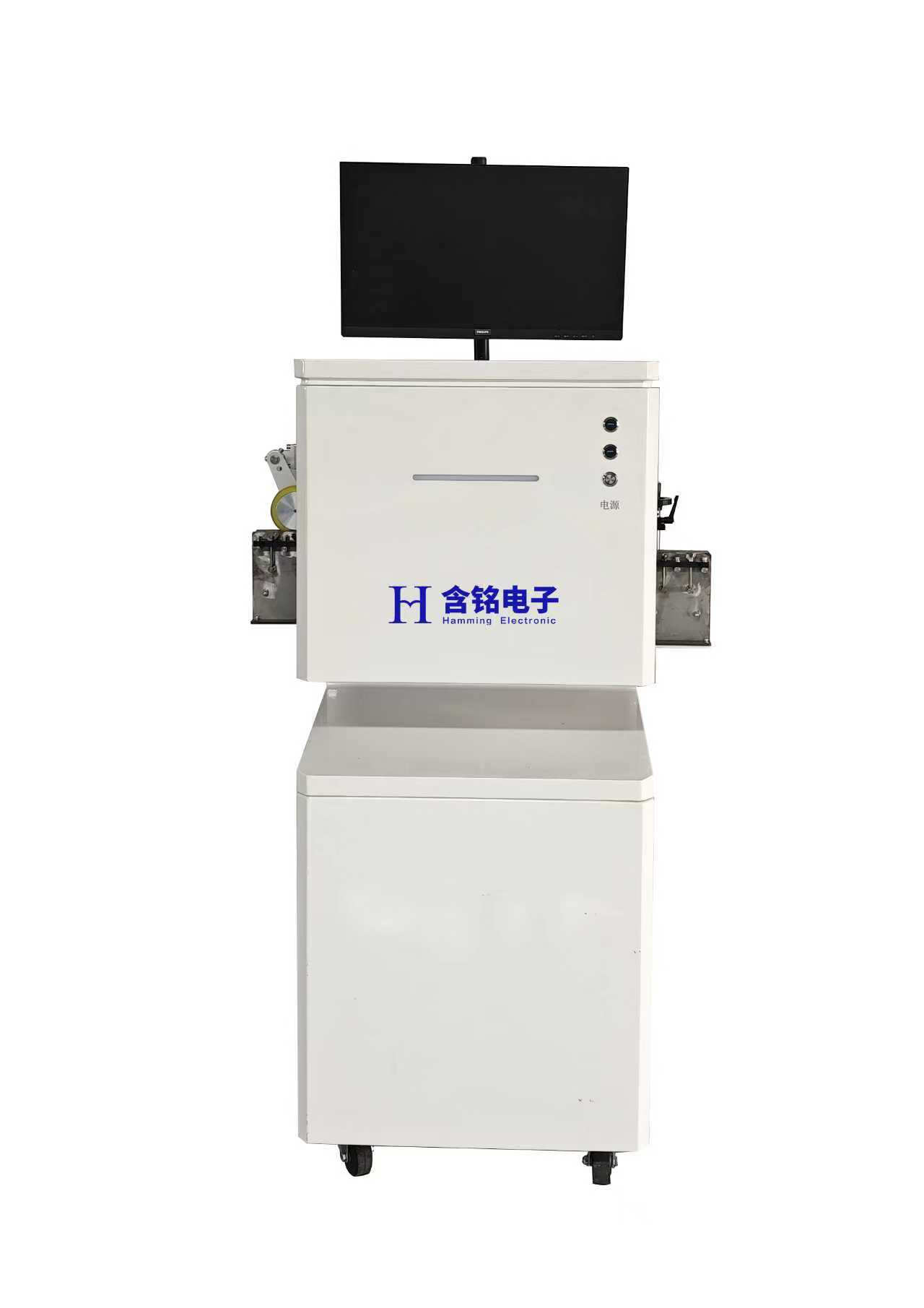

线缆AI外观质检机

设备简介：

该设备基于机器视觉原理，针对线材线缆的表面缺陷类型，采用定制的光学成像系统（高精度工业相机、镜头、光源、检测机台）进行图像采集，采集图像数据传输至工业计算机，利用卷积神经网络的深度学习算法进行识别，支持SIM 5G卡数据传输，并可实现远程操控前端设备。高速全自动检测各种线缆、电缆、海缆以及金属管材表面缺陷，同时结合自动化的产线生需求对接MES系统实现同步生产订单信息、缺陷报警提示或输出报警信号给生产线，是集光机电为一体的全自动化智能检测设备。

设备参数：

1. 兼容范围：直径5—100mm

2. 检测速度：200m/min

3. 兼容线缆颜色：黑、白、红、黄、灰、桔、兰、绿、棕、紫、粉、水绿等12种颜色，不同颜色自动设定不同曝光参数

4. 线缆类型：多种类型（光缆、电缆、海缆）

5. 相机参数：分辨率4096*2；像元7um；噪音比：>39db；动态范围66db； 快门曝光：8us-100ms；净重260g；尺寸：62*62*44mm

6. 检测缺陷类型：鼓包/凸起、破洞/穿孔‌、划痕/擦伤、凹陷/压痕‌、毛刺/披锋、竹节状变形、焦料/熔损‌、护套包裹不全、直径异常、其它特殊未知缺陷。

7. 支持一键生产检测报表、缺陷类型数据统计分析；支持一键查找、复核缺陷

8. 调焦：支持根据线缆尺寸自动调焦

9. 判定标准：支持缺陷判断标准自定义

10. 性能指标：稼动率(OEE)≥85%

11. 合格品误判率：≤0.01%

12. 不合格品误判率：≤0.1%

13. 最小缺陷：<=0.03mm

14. 直径测量精度：<=0.03mm

15. 光学相机工位：六边形光学结构设计，喷塑采用：无光黑5℃:CY 80163，橘皮纹理工艺（喷涂厚度≥80μm），相机3工位120度布置，12个高亮光源，色温6000K;消耗功率<=5.6W

16. 缺陷位置计米定位误差<=3mm

17. 设备支持插入SIM 5G卡，支持并已接入生产线AI质检驾驶仓系统

18. 运算能力：每分钟处理识别≥60000张1024*1024图像并上传到AI质检驾驶仓

19. 产品供货时间：在收到订单预付款后30个工作日内交货

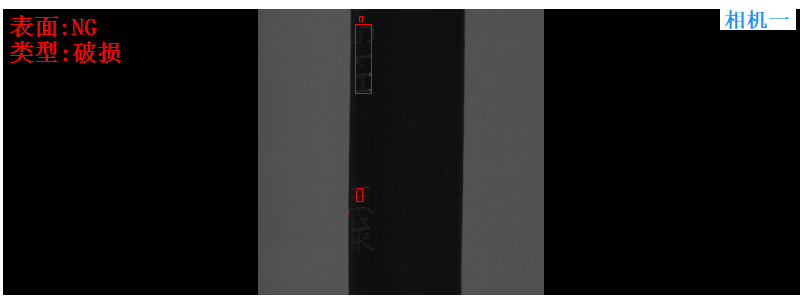

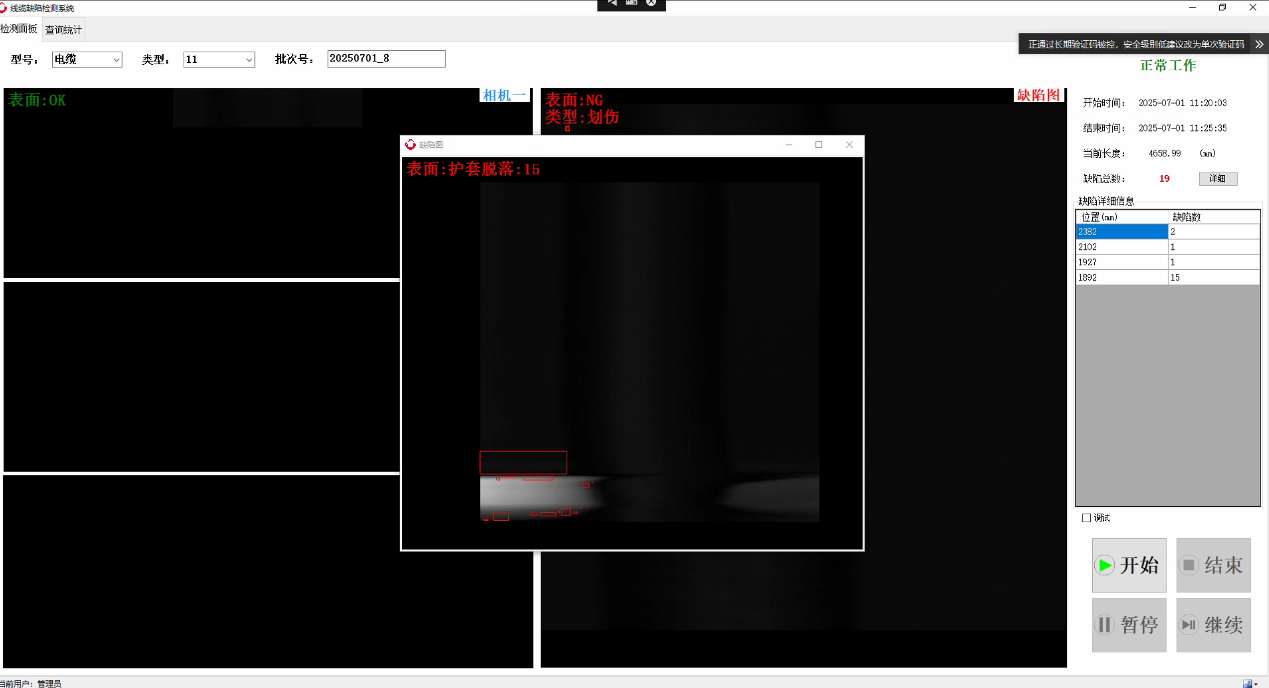

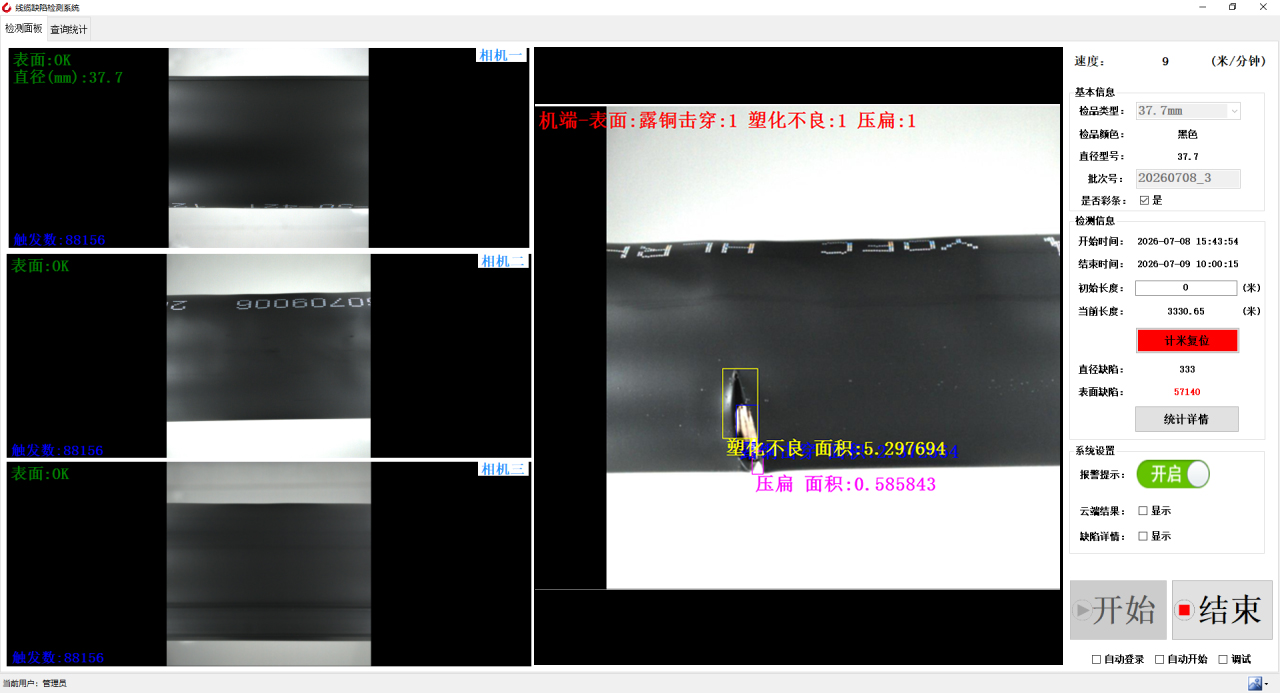

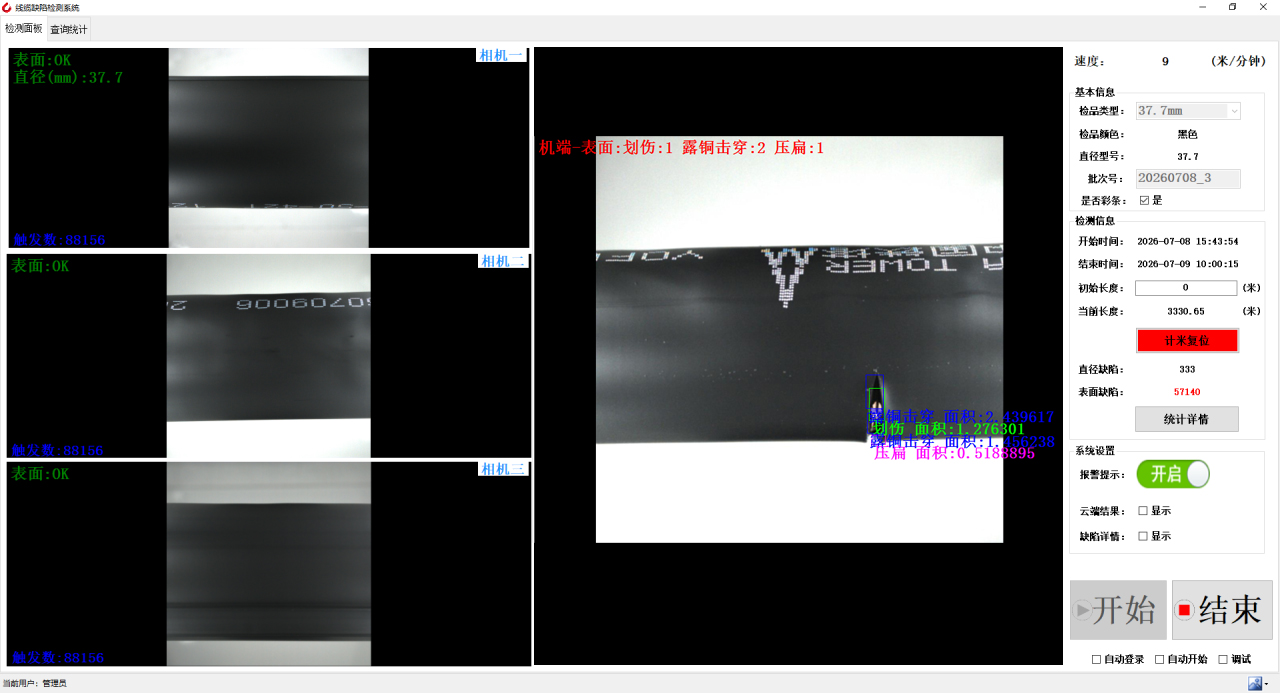

检测效果图与细节图：
